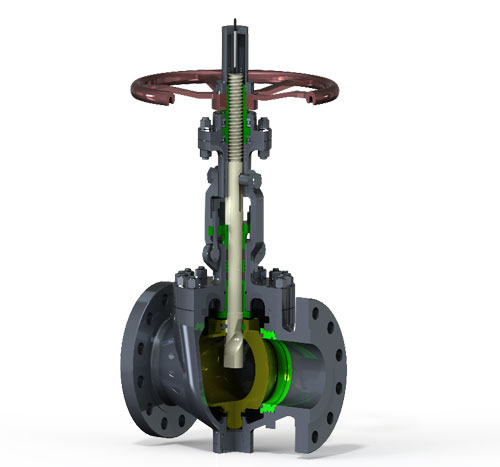

Robinet à tournant sphérique à tige montante

Introduction générale:

Le robinet à boisseau sphérique à tige montante CGCV, abrégé en CGCV RSBV, présente une conception unique, notamment une ouverture sans frottement et une fermeture sans fuite. Ses performances sont particulièrement adaptées aux exigences spécifiques des conditions de fonctionnement extrêmement difficiles. Sa structure entièrement métallique et sa conception ignifuge lui permettent de s'adapter à des températures basses (-204 °C ou -400 °F) et élevées (jusqu'à 815 °C ou 1500 °F). Il est également compatible avec les milieux impur (y compris le sable et les fibres courtes). Il est important de souligner que notre conception est entièrement conforme aux exigences de la norme NACE de l'American Association of Corrosion Factory (AAF). Le choix des matériaux répond aux exigences de résistance à la fissuration sous contrainte en milieu sulfuré.

En s'éloignant du siège, le fluide fluide le long de la surface d'étanchéité est rincé à 360° et les corps étrangers sont éliminés. Grâce à sa fonction autonettoyante, la vanne RSBV permet le raclage des canalisations sur de longues distances. Elle assure la ventilation des gaz d'échappement, la transmission, les canalisations de fluides, l'arrêt, la dérivation, la séparation des produits et l'arrêt d'urgence des canalisations. Elle offre une fréquence de commutation élevée, ce qui en fait la vanne idéale pour une étanchéité parfaite dans des conditions extrêmes.

AVANTAGES DE CONCEPTION :

Les vannes RSBV sont idéales pour les applications où l'absence de fuite est requise et où un fonctionnement fréquent est requis. Elles sont universellement utilisées dans les usines de traitement du gaz utilisant des tamis moléculaires en service de commutation.

Étanchéité de la tige :

Aucun frottement entre les surfaces d'étanchéité

RAYS RSBV avec sa structure unique de la tige et du siège de soupape dans le processus d'ouverture-fermeture de la soupape sans frottement, ce qui pourrait prolonger la durée de vie de la soupape, l'étanchéité est plus fiable.

● Emballage injectable

Le matériau de garniture de tige est injecté à travers le raccord de garniture lors de la maintenance en service, offrant un contrôle complet des émissions fugitives.

● Conception monoplace

Le siège unique et fixe de la vanne CGCV RSBV assure l'étanchéité dans les deux sens et évite les problèmes de pression emprisonnée entre les joints.

● Longue vie

Le CGCV RSBV pourrait remplacer de nombreuses vannes problématiques, telles que les vannes à boisseau sphérique, les vannes à guillotine, les vannes à soupape et les vannes à boisseau. La conception du CGCV RSBV offre des avantages en termes de performances qui réduisent les arrêts de production et réduisent considérablement les coûts d'exploitation.

● Débit optimal

Des ouvertures complètes ou réduites permettent d'obtenir des valeurs CV élevées. L'efficacité du pompage du système est améliorée et les problèmes d'érosion sont réduits.

● Fonction autonettoyante de la bille et du siège

La conception de l'ouverture du support le long de la direction à 360° de la bille et de la surface du siège de soupape a une fonction d'autonettoyage.

● Fonctionnement à faible couple

Les vannes RSBV tournent facilement car le frottement des joints est éliminé.

● Différentes structures de sièges

Soit à siège souple ou à siège métallique avec diverses options de matériaux, peut être appliqué à basse température, température normale, température élevée et également à de nombreuses autres conditions de travail.

● Conception à entrée par le haut

Il peut être facilement utilisé pour l'inspection et la réparation directement en ligne, après la dépressurisation du système, ce qui simplifie la maintenance.

● Guides à double tige

Des fentes de tige renforcées et des goupilles de guidage robustes contrôlent l'action de levage et de rotation de la tige.

APPLICATIONS:

● Pétrole – Découpe et contrôle artisanaux des plates-formes offshore, système de boues pétrolières, toutes les découpes et tous les contrôles tels que le chalumeau à eau, la vanne d'arrêt et la vanne de réglage du réservoir de stockage, ainsi que la découpe et le contrôle de l'extrémité de l'oléoduc.

● Gaz naturel – Découpe et contrôle artisanaux des plateformes offshore, toutes applications de coupe et de contrôle dans les usines de traitement et de purification, vanne d'arrêt et vanne de contrôle du réservoir de stockage de gaz naturel, et applications de coupure en extrémité de pipelines de transmission.

● Usine chimique – Processus d'application. S'applique aux applications de coupure et de contrôle, ainsi qu'aux applications de coupure et de contrôle du système à vapeur.

● Application du processus de réduction de la pâte et du papier, application du processus de réduction de l'éthanol et application de la vapeur.

● Centrale électrique – Application de vapeur basse pression. Coupe et contrôle, chaudière de chauffage régional et conduites de distribution, et vanne de purge.

● Aciérie – Vanne de coupure de gaz de four.

● Gamme de produits
