ROBINET À BILLE À TOURILLON FORGÉ

La vanne à boisseau sphérique à tourillon est utilisée pour couper ou connecter différents fluides des classes 150 à 2500. Fabriquées dans différents matériaux, ces vannes conviennent à divers fluides tels que l'eau, la vapeur, le pétrole, le gaz liquéfié, le gaz naturel, le gaz de houille, l'acide nitrique, les comburants, l'urée, etc. Elles sont disponibles en mode manuel ou électrique. Les extrémités de raccordement peuvent être à bride ou à souder bout à bout.

CARACTÉRISTIQUES STRUCTURELLES

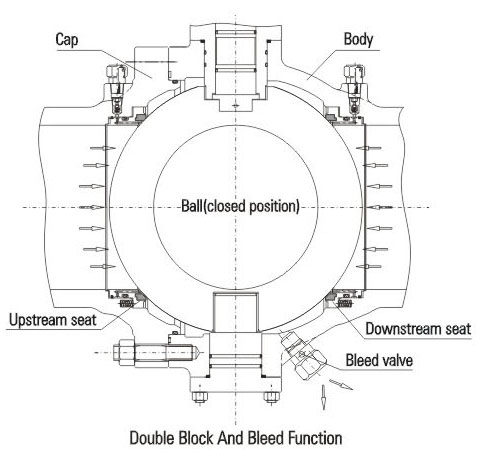

1. Double blocage et purge (DBB)
Lorsque la vanne est fermée et que la cavité centrale est vidée par la soupape de décharge, les sièges amont et aval bloquent indépendamment le fluide à l'entrée et à la sortie, assurant ainsi une double fonction de blocage. Le dispositif de décharge permet également de vérifier l'étanchéité du siège de vanne pendant l'essai. De plus, les dépôts à l'intérieur du corps peuvent être lavés et évacués par le dispositif de décharge afin de réduire les dommages causés au siège par les impuretés présentes dans le fluide.

2. Faible couple de fonctionnement
Le robinet à tournant sphérique pour pipeline adopte une structure à tourillon et un siège flottant, ce qui permet d'obtenir un couple plus faible sous pression de service. Il utilise du PTFE autolubrifiant et des paliers lisses pour réduire au maximum le coefficient de frottement, ainsi qu'une tige haute intensité et haute finesse.

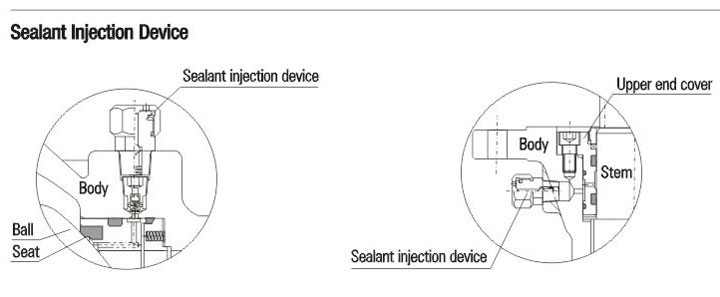

3. Dispositif d'étanchéité d'urgence
Les robinets à boisseau sphérique de diamètre supérieur ou égal à 6 pouces (DN150) sont tous équipés d'un dispositif d'injection de produit d'étanchéité sur la tige et le siège. En cas de dommage accidentel au siège ou au joint torique de la tige, le dispositif d'injection permet d'injecter le produit d'étanchéité correspondant afin d'éviter toute fuite de fluide au niveau du siège et de la tige. Si nécessaire, le système d'étanchéité auxiliaire permet de nettoyer et de lubrifier le siège afin de maintenir sa propreté.

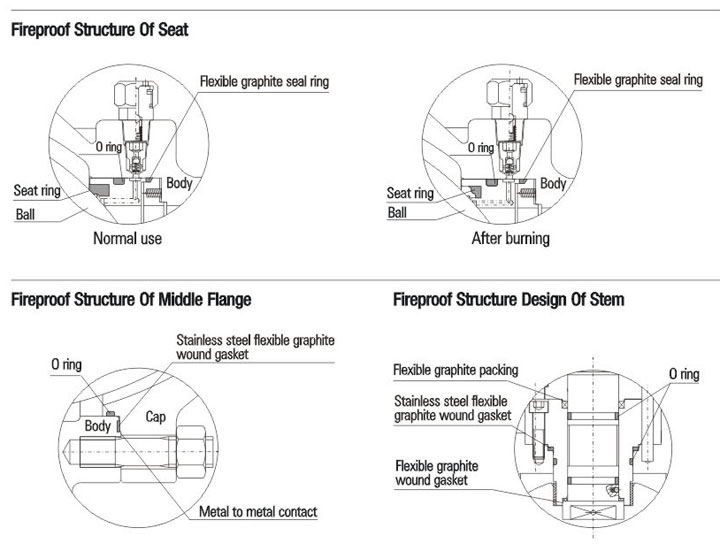

4. Conception de structures ignifuges
En cas d'incendie lors de l'utilisation de la vanne, le siège, le joint torique de la tige et le joint torique de la bride intermédiaire, en PTFE, caoutchouc ou autres matériaux non métalliques, se décomposent ou s'endommagent sous l'effet de températures élevées. Sous la pression du fluide, le robinet à boisseau sphérique pousse rapidement le support de siège vers la bille, ce qui met en contact la bague d'étanchéité métallique avec la bille et forme une structure d'étanchéité métal-métal auxiliaire, permettant ainsi de contrôler efficacement les fuites. La conception ignifuge du robinet à boisseau sphérique à tourillon pour pipeline est conforme aux normes API 607, API 6FA et BS 7655, entre autres.

5. Structure antistatique
La vanne à boisseau sphérique est dotée d'une structure antistatique et adopte un dispositif de décharge d'électricité statique pour former directement un canal statique entre la bille et le corps ou former un canal statique entre la bille et le corps à travers la tige, de manière à décharger l'électricité statique produite en raison du frottement lors de l'ouverture et de la fermeture de la bille et du siège à travers la canalisation, évitant ainsi un incendie ou une explosion pouvant être provoqués par une étincelle statique et garantissant la sécurité du système.
6. Structure d'étanchéité de siège fiable
L'étanchéité du siège est assurée par deux supports de siège flottants. Ils peuvent flotter axialement pour bloquer le fluide, notamment l'étanchéité de la bille et du corps. L'étanchéité basse pression du siège de soupape est assurée par un pré-serrage par ressort. De plus, l'effet piston du siège de soupape est optimisé, ce qui permet une étanchéité haute pression grâce à la pression du fluide lui-même. Deux types d'étanchéité à bille sont possibles.
7. Étanchéité simple (décompression automatique dans la cavité centrale de la vanne)
Généralement, on utilise une structure d'étanchéité unique, c'est-à-dire qu'il n'y a qu'une seule étanchéité en amont. Grâce à l'utilisation de sièges d'étanchéité indépendants à ressort en amont et en aval, la surpression à l'intérieur de la cavité de la vanne peut neutraliser l'effet de pré-serrage du ressort, libérant ainsi le siège de la bille et libérant ainsi automatiquement la pression vers l'aval.

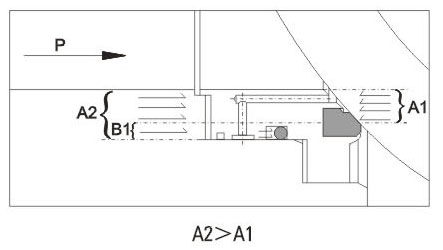

Côté amont : lorsque le siège se déplace axialement le long de la vanne, la pression P exercée sur la partie amont (entrée) produit une force inverse sur A1. Comme A2 est supérieur à A1, A2-A1 = B1, la force sur B1 pousse le siège contre la bille et assure l'étanchéité de la partie amont.

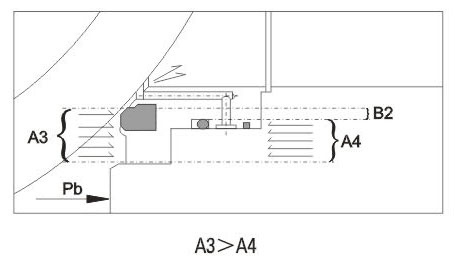

Côté aval : Lorsque la pression Pb augmente dans la cavité de la soupape, la force exercée sur A3 est supérieure à celle exercée sur A4. Comme A3-A4 = B2, la différence de pression sur B2 surpasse la force du ressort pour libérer le siège de la bille et libérer la cavité de la soupape vers la partie aval. Le siège et la bille sont ensuite à nouveau scellés par l'action du ressort.

8. Double étanchéité (double piston)
La vanne à boisseau sphérique à tourillon pour pipeline peut être conçue avec une double étanchéité avant et après la sphère, adaptée à certaines conditions de service et exigences spécifiques. Elle possède un double effet piston. En conditions normales, la vanne adopte généralement une étanchéité primaire. Lorsque le joint du siège primaire est endommagé et provoque une fuite, le siège secondaire peut assurer l'étanchéité et améliorer la fiabilité de l'étanchéité.

Le siège adopte une structure combinée. L'étanchéité primaire est métal sur métal. L'étanchéité secondaire est un joint torique en caoutchouc fluoré qui assure l'étanchéité du robinet à boisseau sphérique. Lorsque la différence de pression est très faible, le siège d'étanchéité comprime la bille grâce à l'action du ressort pour assurer l'étanchéité primaire. Lorsque la différence de pression augmente, la force d'étanchéité du siège et du corps augmente en conséquence, assurant ainsi une étanchéité parfaite du siège et de la bille et une bonne étanchéité.

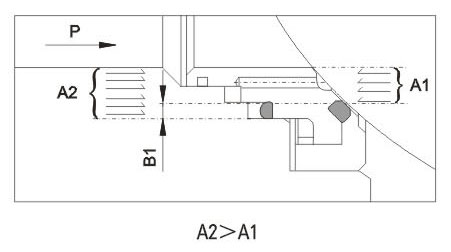

Étanchéité primaire : en amont. Lorsque la différence de pression est faible ou nulle, le siège flottant se déplace axialement le long de la vanne sous l'effet du ressort et pousse le siège vers la bille pour assurer l'étanchéité. Lorsque la pression P du pipeline augmente, la force exercée sur la zone A2 du siège de vanne est supérieure à celle exercée sur la zone A1, A2-A1 = B1. Par conséquent, la force exercée sur B1 pousse le siège vers la bille et assure l'étanchéité de la partie amont.

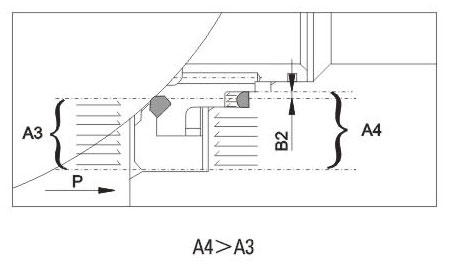

Étanchéité secondaire : en aval. Lorsque la différence de pression est faible ou nulle, le siège flottant se déplace axialement le long de la vanne sous l'effet du ressort et pousse le siège vers la bille pour assurer l'étanchéité. Lorsque la pression P dans la cavité de la vanne augmente, la force exercée sur la zone A4 du siège de vanne est supérieure à celle exercée sur la zone A3, A4-A3 = B1. Par conséquent, la force exercée sur B1 pousse le siège vers la bille et assure l'étanchéité de la partie amont.

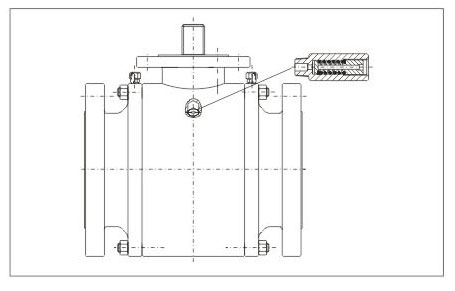

9. Dispositif de décharge de sécurité
La vanne à boisseau sphérique étant conçue avec une étanchéité primaire et secondaire avancée à double piston, et la cavité centrale ne permettant pas la décompression automatique, une soupape de sécurité doit être installée sur le corps afin d'éviter tout risque de surpression à l'intérieur de la cavité, dû à la dilatation thermique du fluide. Le raccordement de la soupape de sécurité est généralement NPT1/2. Il est également important de noter que le fluide de la soupape de sécurité est directement rejeté dans l'atmosphère. Si cette évacuation directe n'est pas autorisée, nous recommandons l'utilisation d'une vanne à boisseau sphérique à structure spéciale de décompression automatique vers le haut. Pour plus de détails, veuillez l'indiquer lors de la commande si vous n'avez pas besoin de soupape de sécurité ou si vous souhaitez utiliser une vanne à boisseau sphérique à structure spéciale de décompression automatique vers le haut.

10. Structure spéciale de la décharge automatique de pression vers le courant supérieur

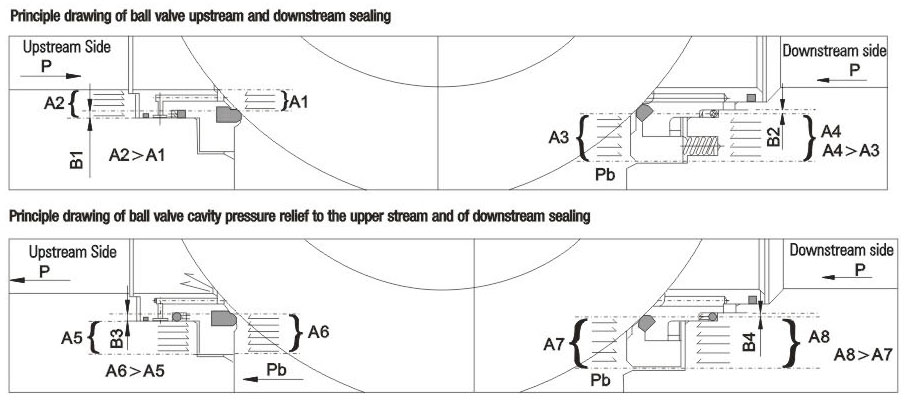

La vanne à boisseau sphérique étant conçue avec une étanchéité primaire et secondaire avancée à double piston, et la cavité centrale ne permettant pas la décompression automatique, une vanne à boisseau sphérique de structure spéciale est recommandée pour répondre aux exigences de décompression automatique et garantir la protection de l'environnement. L'étanchéité primaire est assurée par le flux supérieur et les flux inférieurs par les deux. Lorsque la vanne à boisseau sphérique est fermée, la pression dans la cavité assure la décompression automatique du flux supérieur, évitant ainsi tout danger lié à la pression de la cavité. En cas de fuite du siège primaire, le siège secondaire assure également l'étanchéité. Une attention particulière doit être portée au sens d'écoulement de la vanne à boisseau sphérique. Lors de l'installation, tenir compte des directions amont et aval. Voir les schémas suivants pour le principe d'étanchéité de la vanne à structure spéciale.

11. Tige anti-éclatement
La tige adopte une structure anti-explosion. Sa conception avec un cale-pied à sa base garantit que, grâce au positionnement du couvercle supérieur et de la vis, la tige ne sera pas éjectée par le fluide, même en cas de pression anormale dans la cavité de la valve.

12. Résistance à la corrosion et aux contraintes dues au sulfure
Une certaine tolérance à la corrosion est laissée pour l'épaisseur de la paroi du corps. La tige, l'axe fixe, la bille, le siège et la bague de siège en acier au carbone sont soumis à un nickelage chimique conformément aux normes ASTM B733 et B656. De plus, divers matériaux résistants à la corrosion sont proposés aux utilisateurs.
Selon les exigences du client, les matériaux de la vanne peuvent être sélectionnés selon NACE MR 0175/ISO 15156 ou NACE MR 0103, et un contrôle qualité strict et une inspection qualité doivent être effectués pendant la fabrication afin de répondre pleinement aux exigences des normes et de répondre aux conditions de service dans un environnement de sulfuration.

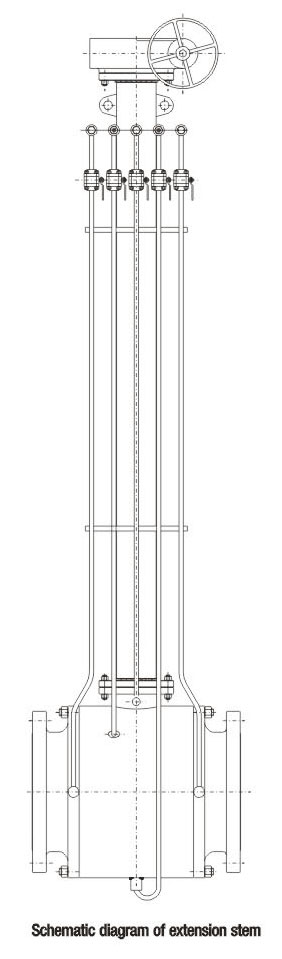

13. Tige d'extension
Pour les vannes encastrées, une tige d'extension peut être fournie si une intervention au sol est nécessaire. La tige d'extension se compose d'une tige, d'une vanne d'injection de produit d'étanchéité et d'une vanne de vidange, extensible jusqu'en haut pour une utilisation plus pratique. Les utilisateurs doivent indiquer les exigences et la longueur de la tige d'extension lors de la commande.
Pour les vannes à boisseau sphérique actionnées par des opérations électriques, pneumatiques et pneumatiques-hydrauliques, la longueur de la tige d'extension doit aller du centre de la canalisation à la bride supérieure.
