Vanne à boisseau sphérique cryogénique (type tourillon/flottant)

Groupe de vannes Guocheng Co.,LTD. est l'un des principaux fabricants chinois de vannes à bille cryogéniques, bienvenue dans la vente en gros de vannes à bille cryogéniques bon marché de notre usine.

VANNE À BILLE CRYOGÉNIQUE

UTILISATION
La vanne à boisseau sphérique cryogénique est utilisée pour couper ou raccorder les fluides dans diverses canalisations de classe 150 à 1500. Fabriquées dans différents matériaux, ces vannes conviennent à divers fluides et à différentes températures. Leur température de fonctionnement minimale est de -196 °C. Les modes de fonctionnement sont le manuel, la transmission par vis sans fin et engrenage, le pneumatique et l'électrique. Les extrémités de raccordement peuvent être à bride ou à souder.

GAMME DE PRODUITS
Les vannes à boisseau sphérique cryogéniques sont classées en vannes à boisseau sphérique flottantes et vannes à boisseau sphérique à tourillon. Consultez les caractéristiques des vannes à boisseau sphérique flottantes et à tourillon pour connaître la gamme de produits, les dimensions des faces-à-face, les dimensions des brides de raccordement, etc. Pour les vannes à boisseau sphérique fonctionnant à des températures supérieures à -50 °C, la structure à col long n'est pas prévue. Pour les vannes à boisseau sphérique fonctionnant à des températures inférieures à -50 °C, la longueur du col est généralement déterminée selon les exigences standard ou les besoins de l'utilisateur.

CARACTÉRISTIQUES STRUCTURELLES

La vanne à boisseau sphérique cryogénique est utilisée pour les conditions de service à basse température, notamment dans les milieux dangereux comme le gaz naturel. Notre entreprise possède une riche expérience dans la conception, la fabrication, les tests et l'inspection de vannes à boisseau sphérique cryogéniques.

Choix des matériaux
L'acier ordinaire présente une fragilité à basse température. Par conséquent, il est essentiel, lors de la conception et de la fabrication, de choisir des matériaux de corps adaptés à la température de fonctionnement la plus basse du robinet à boisseau sphérique cryogénique. Consultez le tableau suivant pour connaître la température de fonctionnement la plus basse des matériaux de corps. Les matériaux basse température doivent être soumis à un essai de choc à basse température conformément aux exigences de la norme. Pour les robinets dont la température de fonctionnement est inférieure à -100 °C, le corps, le chapeau et la tige doivent être soumis à un traitement cryogénique après usinage. La surface d'étanchéité de la sphère et du siège doit être soumise à un traitement cryogénique par projection d'alliage ou rechargement par soudage. Le meulage et l'assemblage doivent ensuite être effectués afin de garantir l'adaptabilité des matériaux à basse température. De plus, la bague d'étanchéité, le joint, la vis et l'écrou doivent être fabriqués dans des matériaux adaptés aux conditions de service à basse température.

Conception structurelle, usinage et caractéristiques de fabrication
Conformément aux exigences standard, les robinets à boisseau sphérique pour températures inférieures à -50 °C adoptent généralement une structure à col long afin d'améliorer la température de la garniture et d'assurer une étanchéité fiable de la garniture de tige. La longueur du col est généralement déterminée selon les exigences standard ou, si l'utilisateur a des exigences particulières, selon les spécifications de contact.
Pour les vannes destinées aux fluides à basse température, lorsque la vanne est fermée, le liquide à basse température présent dans la cavité centrale se gazéifie avec l'augmentation de la température, ce qui provoque une expansion rapide du volume et entraîne une augmentation anormale de la pression dans la cavité centrale, voire une rupture de la vanne en cas de problème grave. La vanne à bille est dotée d'une fonction de décompression automatique de la cavité centrale. En cas d'augmentation anormale de la pression dans la cavité centrale, le fluide dans cette cavité surmonte par sa propre force le pré-serrage du ressort et expulse le siège de la bille pour assurer la décompression automatique, garantissant ainsi la sécurité de la vanne.

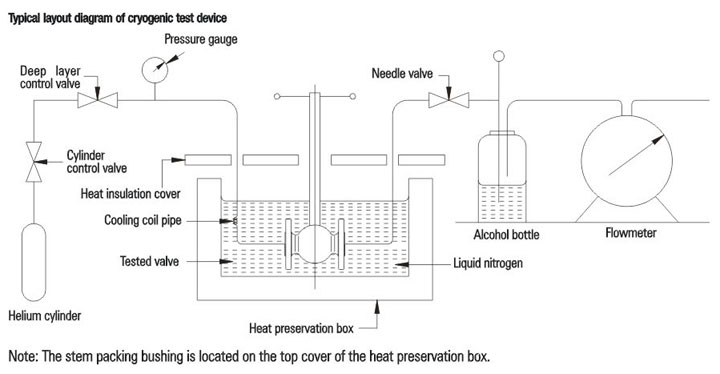

Selon les exigences du contrat, des tests cryogéniques peuvent être effectués pour tester le couple de fonctionnement, les performances d'étanchéité et d'autres indices à basse température.
Les pièces de la vanne ont été soumises à un traitement cryogénique pour assurer la stabilité de la forme et de la taille des pièces à basse température.
