Vannes à boisseau sphérique à double blocage et purge

La philosophie d'isolation à double blocage et purge nécessite deux vannes d'isolement en ligne et une vanne de purge, utilisées pour drainer ou évacuer le fluide emprisonné entre les deux éléments de fermeture afin d'isoler en toute sécurité la conduite en aval. Cette fonctionnalité est possible grâce à une seule vanne avec orifice de purge entre les obturateurs.

APPLICATIONS PRINCIPALES:

• Production pétrolière et gazière offshore
•Terminaux gaziers et pétroliers
• Chimie et pétrochimie
•Raffinage
•Fabrication de skids de comptage fiscal
•Transporteur de gaz GNL
• Entrepreneurs du secteur des procédés et de l'énergie

AVANTAGES:

•Gain d'espace et de poids
• Économies de coûts (produit et installation)
• Chemins de fuite minimisés
•Intégrité structurelle de la ligne accrue
•Configurations ESDV+MOV ou ESDV+XV
• Fiabilité accrue du système

LES CARACTÉRISTIQUES:

• Tiges anti-explosion/à faibles émissions
• Conception ignifuge et antistatique
• Bille et tige indépendantes
• Garnitures auto-alignantes
• Auto-décharge/Effet double piston
sièges flottants
• Assise souple ou métallique

La conception est disponible en entrée latérale (corps boulonné et soudé) et pour les configurations terrestres, offshore (côté supérieur) ou sous-marines.
Le système de purge/ventilation peut être fourni avec des vannes à globe, à guillotine ou à bille selon les exigences du client.

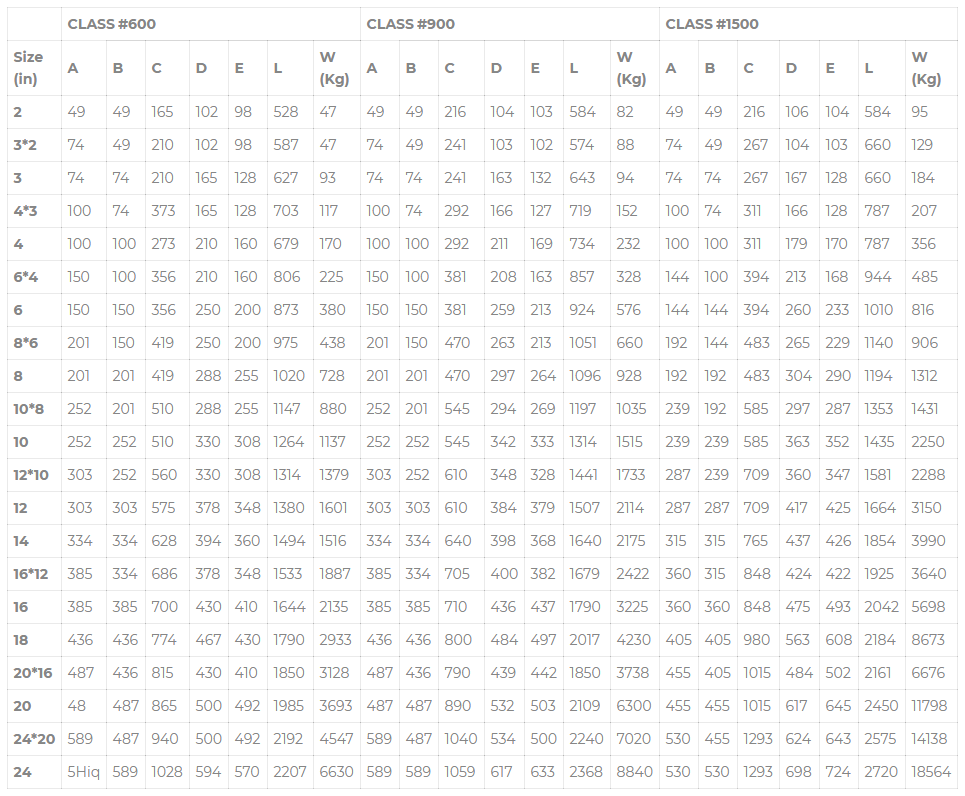

• Toutes les dimensions, sauf indication contraire, sont en mm.
• Les valeurs de poids sont pertinentes pour les vannes à bride.
• Remarque : Pour les dimensions et les poids dans les tailles plus grandes, consultez l'usine.
• Les dimensions C, D, E et les poids sont sujets à changement sans préavis.
• Les dimensions face à face non répertoriées dans les normes de l’industrie sont sujettes à changement sans préavis.
